(N)HXCH-J (O) FE180/E90 0,6/1 kV

(N)HXCH-J (O) FE180/E90 0,6/1 kV

Karta produktu do pobrania

Pobierz

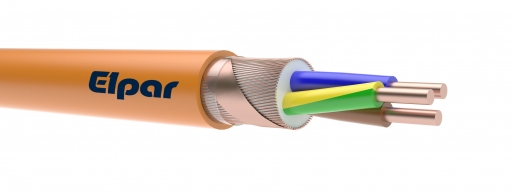

Kabel elektroenergetyczny o żyłach miedzianych, o izolacji z gumy silikonowej ceramizującej ognioodpornej, z żyłą koncentryczną i powłoce z tworzywa bezhalogenowego, z żyłą ochronną zielono-żółtą lub bez żyły ochronnej.

BUDOWA:

Żyły

miedziane jednodrutowe kl. 1 lub wielodrutowe kl. 2,  wg normy PN-EN 60228

Izolacja

specjalna guma silikonowa ceramizująca

Kolory izolacji

(N)HXCH-O

2 żyłowe – niebieska, brązowa

3 żyłowe – brązowa, czarna, szara lub niebieska, brązowa, czarna

4 żyłowe – niebieska, brązowa, czarna, szara

5 żyłowe – niebieska, brązowa, czarna, szara, czarna

powyżej 5 żył – w każdej warstwie: brązowa (żyła licznikowa), niebieska (żyła kierunkowa) i pozostałe żyły – ta sama dowolna barwa z wyjątkiem zielono-żółtej, brązowej i niebieskiej

(N)HXCH-J

3 żyłowe-zielono-żółta, niebieska, brązowa

4 żyłowe-zielono-żółta, brązowa, czarna, szara lub zielono-żółta, niebieska, brązowa, czarna

5 żyłowe-zielono-żółta, niebieska, brązowa, czarna, szara

powyżej 5 żył- w warstwie zewnętrznej: zielono-żółta, niebieska (żyła kierunkowa) i pozostałe żyły ta sama dowolna barwa z wyjątkiem zielono-żółtej, brązowej i niebieskiej

w innych warstwach: brązowa (żyła licznikowa), niebieska (żyła kierunkowa), i pozostałe żyły-ta sama dowolna barwa z wyjątkiem zielono-żółtej, brązowej i niebieskiej

Powłoka wypełniająca

specjalna uniepalniona guma bezhalogenowa

Żyła koncentryczna

druty miedziane nawinięte spiralnie na powłokę wypełniającą, na drutach nawinięta przeciwskrętnie taśma miedziana

Powłoka zewnętrzna

specjalna, bezhalogenowa, samogasnąca i nierozprzestrzeniająca płomienia, kolor pomarańczowy

Temperatura pracy

od -30⁰C do +90⁰C

Napięcie znamionowe

0,6/1 kV

Promień gięcia

dla kabli jednożyłowych – 15 x średnica zewnętrzna kabla

dla kabli wielożyłowych – 12 x średnica zewnętrzna kabla

Zastosowanie



kable do stosowania tam, gdzie wymagana jest szczególna ochrona ludzi, dóbr kulturalnych i materialnych, zapewniają funkcjonowanie systemów ostrzegania, gaszenia ognia, zasilania oświetlenia awaryjnego, wentylacji, klap dymnych i innych, których działanie jest niezbędne do skutecznego prowadzenia akcji ratowniczej, kable elektroenergetyczne ognioodporne posiadają klasę zachowania funkcji E90 co odpowiada 90-cio minutowemu zapewnieniu zasilania w warunkach pożaru , oraz trwałości izolacji przez 180 min (FE180), podczas spalania nie wydzielają toksycznych, duszących gazów oraz gęstych dymów, kable nadają się do instalowania na stałe wewnątrz budynków

Badania

odporność pojedynczego kabla na rozprzestrzenianie płomienia

(ognioodporność): PN-EN 60332-1, IEC 60332-1, DIN-VDE 0482-332-1

odporność izolacji na długotrwałe działanie ognia (trwałość

izolacji) FE180: IEC 60331-11, IEC 60331-21, IEC 60331-31, DIN –VDE 0472-814

odporność wiązki kabli na rozprzestrzenianie płomienia: PN-EN 60332-3-24, IEC 60332-3, DIN -VDE 482-266-2

emisja korozyjnych gazów wydzielanych podczas spalania: PN-EN 50267, IEC 60754 - 2, DIN -VDE 0472-813

emisja gęstości dymów wydzielanych podczas spalania: PN-EN 61034-1(-2),IEC 61034-1(-2), DIN – VDE 0482-1034-2

Pakowanie

bębny oraz inne formy zgodnie z życzeniem klienta



(N)HXCH-J (O) FE180 PH90/E90 0,6/1 kV

Liczba i przekrój znamionowy żył

(n x mm²)

Przybliżona średnica zewnętrzna kabla

(mm)

Orientacyjna masa kabla

(kg/km)

2 x 1,5 RE / 1,5

15,9

324

2 x 2,5 RE / 2,5

16,6

374

2 x4 RE / 4

17,9

453

2 x6 RE / 6

19,2

541

2 x 10 RE / 10

20,9

708

2 x 16 RM / 16

24,0

988

3 x 1,5 RE / 1,5

16,6

354

3 x 2,5 RE / 2,5

17,4

413

3 x 4 RE / 4

18,8

505

3 x 6 RE / 6

20,1

612

3 x 10 RE / 10

21,9

814

3 x 16 RM / 16

25,3

1147

3 x 25 RM / 16

29,0

1561

3 x 35 RM / 16

31,2

1923

3 x 50 RM / 25

35,9

2638

3 x 70 RM / 35

39,6

3481

3 x 95 RM / 50

45,5

4713

3 x 120 RM / 70

49,5

5845

4 x 1,5 RE / 1,5

17,8

404

4 x 2,5 RE / 2,5

18,7

476

4 x 4 RE / 4

20,2

587

4 x 6 RE / 6

21,6

715

4 x 10 RE / 10

23,7

961

4 x 16 RM / 16

27,3

1363

4 x 25 RM / 16

31,5

1885

4 x 35 RM / 16

33,6

2357

4 x 50 RM / 25

39,4

3232

4 x 70 RM / 35

43,5

4285

4 x 95 RM / 50

50,4

5869

4 x 120 RM / 70

54,6

7223

5 x 1,5 RE / 1,5

19,1

471

5 x 2,5 RE / 2,5

20,1

550

5 x 4 RE / 4

21,7

680

5 x 6 RE / 6

23,0

830

5 x 10 RE / 10

25,6

1125

5 x 16 RM / 16

29,6

1604

5 x 25 RM / 16

33,9

2254

5 x 35 RM / 16

37,3

2881

5 x 50 RM / 25

43,3

3890

5 x 70 RM / 35

48,3

5240

5 x 95 RM / 50

55,5

7104

7 x 1,5 RE / 2,5

20,4

544

7 x 2,5 RE / 2,5

21,6

643

10 x 1,5 RE / 2,5

25,0

740

10 x 2,5 RE / 2,5

26,8

903

12 x 1,5 RE / 2,5

25,7

803

12 x 2,5 RE / 4

27,5

986

14 x 1,5 RE / 2,5

26,8

902

16 x 1,5 RE / 4

28,4

1012

16 x 2,5 RE / 6

30,6

1241

19 x 1,5 RE / 4

30,0

1115

19 x 2,5 RE / 6

32,4

1412

21 x 1,5 RE / 6

31,5

1219

21 x 2,5 RE / 10

34,1

1576

24 x 1,5 RE / 6

35,3

1448

24 x 2,5 RE / 10

37,8

1816

30 x 1,5 RE / 6

36,6

1666

30 x 2,5 RE / 10

39,8

2140
